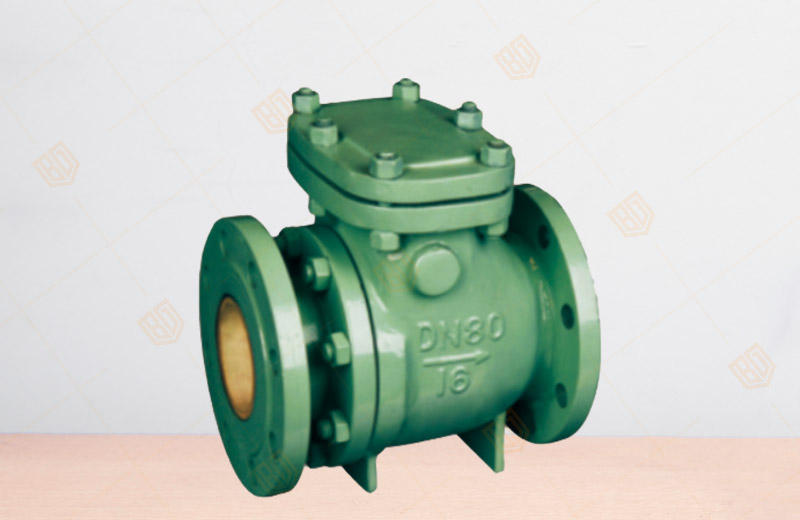

H44TC陶瓷旋啟式止回閥產品概述
       百鋼閥門集團生產銷售的H44TC陶瓷旋啟式止回閥適用于工作溫度≤200℃，工作介質為渣水>1：5、zui大顆粒≤50mm的發電工業水力輸煤、水力排除灰渣以及泥漿輸送系統中，作為單向啟閉裝置，防止介質回流。

H44TC陶瓷旋啟止回閥特點

結構陶瓷密封面磨損,抗刮傷;
防沖擊設計,降低噪音,保護密封面;
適用于水平管道
旋啟式陶瓷止回閥適用工作條件:為石油,冶金,礦山,煤炭,水泥工業廠房及污水處理系統,適用于輸送。旋啟式陶瓷止回閥技術規范:1。方式:擺動式;旋啟式公稱壓力:類150至600;標稱尺寸:2“至24”;適用溫度。:-40至350攝氏度連接形式:法蘭。

H44TC陶瓷旋啟止回閥工作原理

       止回閥是防止介質倒流的自動閥門,流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟,介質倒流是靠閥瓣的自重或輔助機構自動關閉,以防止介質倒流保護設備的政策運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造,提高了閥門的耐磨性與耐沖刷性,大大的延長了使用壽命。該產品在閥座上沒有防止沖擊的結構,以保護閥座抗沖擊性。

       該系列閥門使用于電廠干灰系統倉泵的進出料門,也可用于礦山、化工等各類有磨損的干灰、水渣等介質管道的止回裝置。公稱壓力有1.0MPa和1.6MPa,適應溫度≤200℃。

       本閥門閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件。密封面采用硬密封件。本閥料口全流通無阻擋物,耐磨性能搶,密封性能好,啟動負荷小卡灰及結灰現象少。

       本閥采用曾韌陶瓷密封,機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。

H44TC陶瓷旋啟止回閥性能優勢

       陶瓷止回閥選用了增韌陶瓷材料作為密封材料，耐腐蝕、耐高溫、耐磨損及耐沖蝕等性能更佳。具體來說，有一下優勢：所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC90)，僅次于金剛石；陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍；　本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能且隔熱性好；　可用于高硬度的顆粒介質；可用于各種復雜工況，更專業！　可用于有軟顆粒但又有腐蝕介質中；成本低，使用壽命長，性價比高；　針對上述兩種介質。


H44TC陶瓷旋啟止回閥安裝須知

      在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。升降式垂直瓣止回閥應安裝在垂直管道上。升降式水平瓣止回閥應安裝在水平管道上。　　　

 安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。旋啟式止回閥安裝位置不妥限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。
