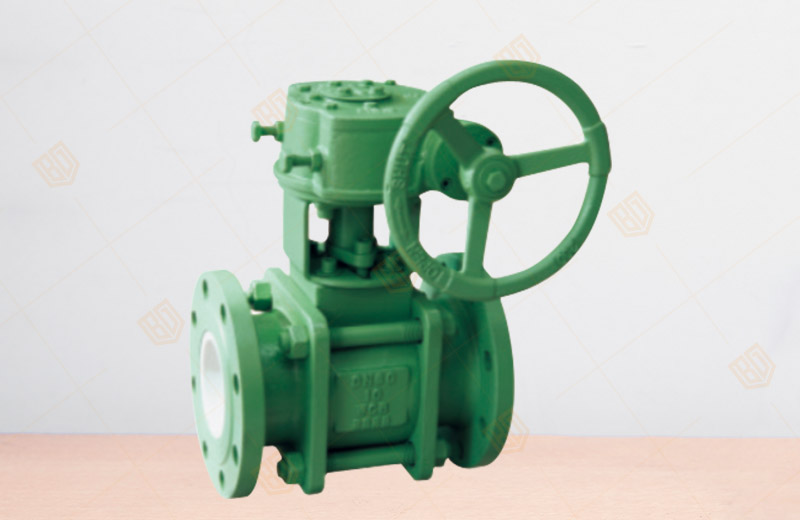

Q341TC蝸輪陶瓷球閥
產品概況
產品型號：Q341TC
公稱通徑：DN15~300mm
公稱壓力：PN1.0~4.0MPa
適用溫度：-40°C +425°C
主要材質：碳鋼、不銹鋼等
適用介質：硅粉、煤粉、煤渣、粉狀顆粒、石膏液、硫酸、鹽酸、等腐蝕性質
廣泛應用：電力、石油、化工等管路系統上啟閉裝置
Q341TC蝸輪陶瓷球閥產品概述
百鋼閥門集團生產銷售的Q341TC蝸輪陶瓷球閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質管道上作啟閉之用。公稱壓力1.6MPA,適應溫度小于等于200度。與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有較高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性能好、熱膨脹小。球體采用研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用ZrO2陶瓷的自潤滑性，可取得很好的密封性能。陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
Q341TC蝸輪陶瓷球閥主要零部件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
左右體 |
WCB |
8 |
填料 |
PTFE |
|
2 |
閥體 |
WCB |
9 |
填料壓蓋 |
2Cr13 |
|
3 |
襯套 |
復合工程陶瓷 |
10 |
支架 |
Q235 |
|
4 |
球體 |
復合工程陶瓷 |
11 |
蝸桿裝置 |
|
|
5 |
閥座 |
復合工程陶瓷 |
12 |
螺柱 |
35 |
|
6 |
閥桿 |
2Cr13 |
13 |
螺 |
25 |
|
7 |
墊片 |
石墨 |
|
|
|
Q341TC蝸輪陶瓷球閥應用規范
|
設計與制造 |
GB/T12224 |
||
|
鏈接端尺寸 |
結構長度 |
GB/T12221 |
|
|
法蘭尺寸 |
GB/T9113 |
||
|
檢驗與試驗 |
GB/T9092 |
||
|
材料 |
碳鋼 |
GB/T12229 |
|
|
不銹鋼 |
GB/T122230 |
||
|
標志 |
GB/T12220 |
||
|
供貨 |
GB/T12252 |
||
Q341TC蝸輪陶瓷球閥主要外形和連接尺寸
|
DN(mm) |
PN(MPa) |
L |
D |
D1 |
D2 |
C |
H1 |
H2 |
n-φd |
|
50 |
16 |
203 |
165 |
125 |
99 |
20 |
185 |
150 |
4-φ18 |
|
65 |
222 |
185 |
145 |
118 |
20 |
215 |
150 |
4-φ18 |
|
|
80 |
241 |
200 |
160 |
132 |
20 |
230 |
150 |
8-φ18 |
|
|
100 |
305 |
220 |
180 |
156 |
20 |
240 |
180 |
8-φ18 |
|
|
125 |
356 |
250 |
210 |
184 |
22 |
265 |
180 |
8-φ18 |
|
|
150 |
394 |
285 |
240 |
211 |
24 |
300 |
180 |
8-φ22 |
|
|
200 |
457 |
340 |
295 |
266 |
24 |
355 |
200 |
12-φ22 |
|
|
250 |
533 |
405 |
355 |
319 |
26 |
420 |
200 |
12-φ26 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q341TC蝸輪陶瓷球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
