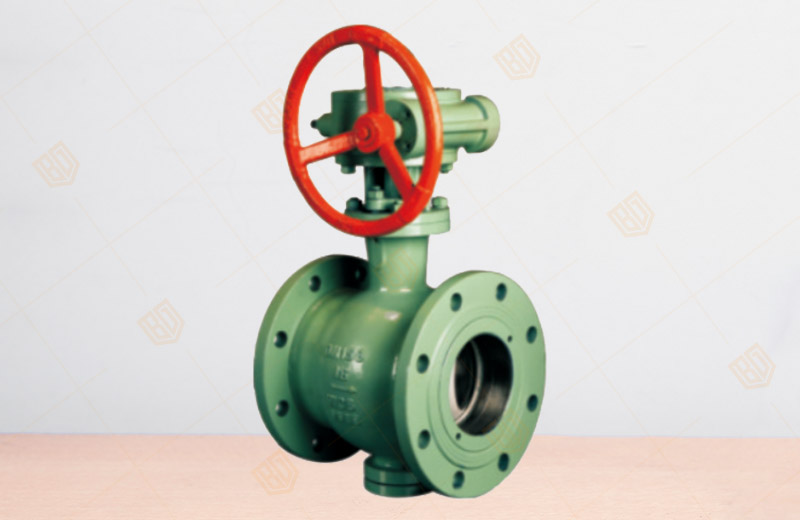

BPQ340TC陶瓷偏心半球閥
產品概況
產品型號：BPQ340TC
公稱通徑：DN50～300mm
公稱壓力：PN1.6MPa
連接方式：法蘭
適用介質：鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質
適用溫度：-29℃~121℃
閥門制造：GB/T 12224
法蘭標準：GB/T9113
閥門試驗：GB/T 9092
BPQ340TC陶瓷偏心半球閥產品簡介：
百鋼閥門集團生產銷售的BPQ340TC陶瓷偏心半球閥利用偏心閥體、偏心球體、閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮�，閥座金屬面受到良好的保護。特別適用于鋼鐵業，洗選礦、電站、除灰等行業，礦料漿液，灰渣漿液等介質。
閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質，作啟閉用；半球體為固定球式，剛性好。形狀為V形半球，體積小，重量輕； 閥座密封面與半球密封面間距具有可調性，故閥門在使用一定時間后，密封面間距可再進行調整，延長閥門壽命；閥門在全開時，閥體通道完全暢通，介質流阻小。
BPQ340TC陶瓷偏心半球閥主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥蓋 |
WCB |
7 |
壓圈 |
WCB |
|
2 |
墊片 |
氟橡膠 |
8 |
螺栓 |
20# |
|
3 |
閥體 |
WCB |
9 |
密封墊片 |
氟橡膠 |
|
4 |
半球體 |
WCB |
10 |
支架 |
WCB |
|
5 |
閥座 |
結構陶瓷 |
11 |
驅動裝置 |
成品件 |
|
6 |
密封圈 |
結構陶瓷 |
12 |
|
|
BPQ340TC陶瓷偏心半球閥應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
GB12221 |
|
法蘭尺寸 |
GB/T9113 |
|
|
檢驗與試驗 |
GB/T 9092 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
GB/T 12230 |
|
|
標志 |
GB/T 12220 |
|
|
供貨 |
GB/T 12252 |
|

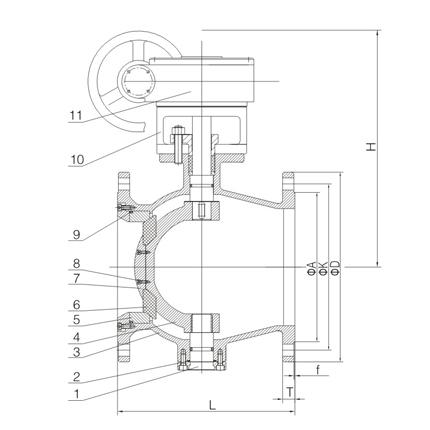

BPQ340TC陶瓷偏心半球閥主要外形和連接尺寸：
|
PN(Mpa) |
DN (mm) |
H |
L |
D |
D1 |
D2 |
n-d |
C |
F |
|
1.6 |
50 |
230 |
124 |
165 |
125 |
100 |
4-Φ18 |
16 |
3 |
|
65 |
237 |
145 |
185 |
145 |
120 |
4-Φ18 |
18 |
3 |
|
|
80 |
260 |
165 |
200 |
160 |
135 |
8-Φ18 |
20 |
3 |
|
|
100 |
270 |
194 |
220 |
180 |
156 |
8-Φ18 |
20 |
3 |
|
|
125 |
320 |
210 |
250 |
210 |
185 |
8-Φ22 |
22 |
3 |
|
|
150 |
340 |
229 |
285 |
240 |
211 |
8-Φ22 |
26 |
3 |
|
|
200 |
390 |
243 |
340 |
295 |
265 |
8-Φ23 |
26 |
3 |
|
|
250 |
420 |
297 |
405 |
355 |
319 |
8-Φ26 |
30 |
3 |
|
|
300 |
510 |
338 |
460 |
410 |
375 |
8-Φ26 |
30 |
4 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BPQ340TC陶瓷偏心半球閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
