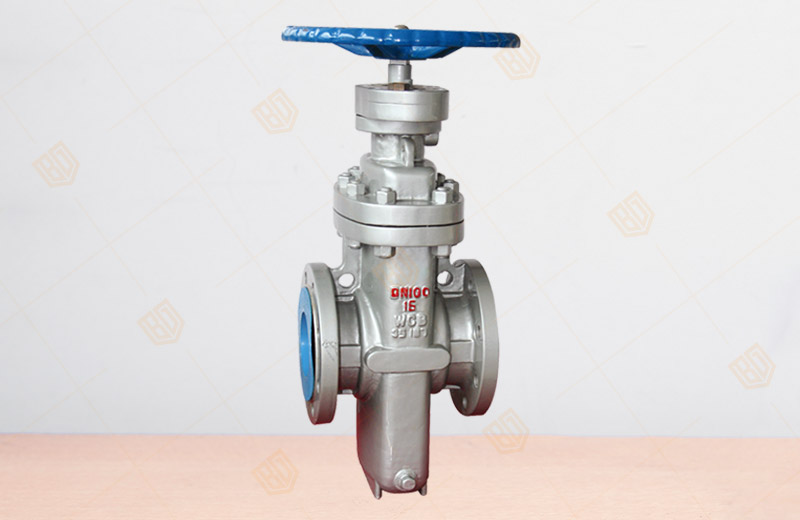

Z47F煤氣專用埋地平板閘閥產品結構特點
1、閥體采用鑄造結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4、閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
5、閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
6、閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
7、采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
8、直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。一體式法蘭不銹鋼高溫球閥,法蘭不銹鋼高溫球閥,不銹鋼高溫球閥。

Z47F煤氣專用埋地平板閘閥產品性能參數

壓力等級		常溫試驗壓力（MPa）				適用溫度	適用介質
		殼體試驗	左密封	右密封	低壓氣密封		普通型	抗硫型
PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～121℃或 按用戶要求	石油、天然氣、水 等非腐蝕性介質	含H2S、Co2 的石油、天 然氣、水等腐蝕性介質
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
Class（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6
