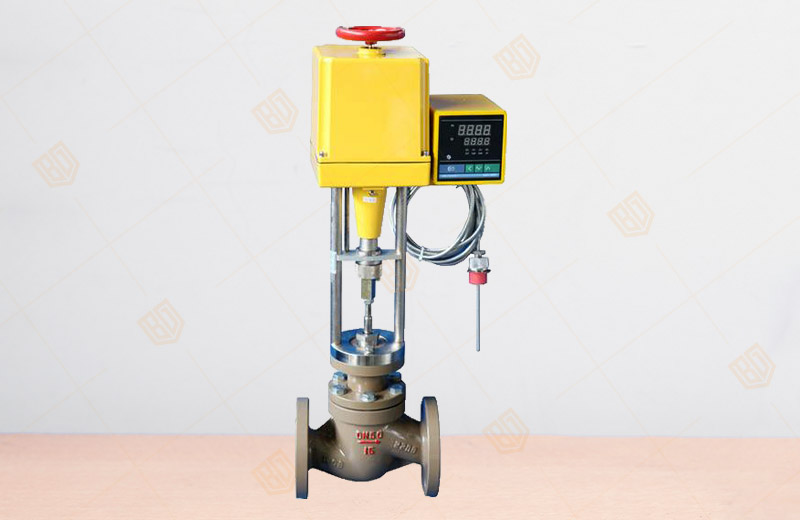

ZZWPE型自力式電控溫度調節閥
產品概況
產品型號：ZZWPE型
公稱通徑：DN15mm~200mm
公稱壓力：1.6、4.0MPa
適用介質：蒸汽、水、油、氣體
法蘭標準：鑄鐵法蘭按GB4216-84、 鑄鋼法蘭按GB9113-88
ZZWPE型自力式電控溫度調節閥產品概述：
百鋼閥門集團生產銷售的ZZWPE型自力式電控溫度調節閥(適用于較大口徑及導熱油控制)，該閥的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介 質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意 進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
ZZWPE型自力式電控溫度調節閥零件資料:
◆結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
1．加熱型調節閥的結構與原理，見附圖示：
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定
值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸
入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
ZZWPE型自力式電控溫度調節閥技術參數：
◆主要參數與材料
1、主要參數表
|
公稱通徑 (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公稱壓力 PN(MPa) |
1.6 4.0 |
|
|||||||||||
|
流量能力 (m 3 /h) |
5 |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 (mm) |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
40 |
|||||
|
溫度調節范圍 ( ℃ ) |
0~120 ： 100~250 |
||||||||||||
|
調節精度 ( ℃ ) |
± 1 ~ ± 5 |
||||||||||||
|
使用介質 |
蒸汽、水、油、氣體 |
||||||||||||
|
允許 泄漏量 |
硬密封 |
10 -4 X 閥額定容量 |
|||||||||||
|
軟密封 |
“ 0 ” |
||||||||||||
|
毛細管長度 |
3m 、 5m 、 10m |
||||||||||||
|
溫包扦入深度 |
270 、 430 、 630 |
||||||||||||
|
聯接螺紋 |
3/4 ” 1 ” |
||||||||||||
◆配套用電動執行機構有關技術參數
|
公稱通徑 DN （ mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執行機構型 號 |
普通型 |
ZAZ-60 DKZ-310 |
ZAZ-60 DKZ-310 |
DKZ-410 |
DKZ-410 DKZ-510 |
|||||||
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行機構推 力（ N ） |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
全行程 時 間 （ S ） |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率（ W ） |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
ZZWPE型自力式電控溫度調節閥連接標準：
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84、 鑄鋼法蘭按GB9113-88
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。 如ANSI、JIS、DIN等標準。
◆訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力 (MPa)
·額定流量系數(Kv)
·固定流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式（電開、電關）及輸入信號
·閥體、閥內件及填料材質
·附件（操作器、伺服放大器等）
·其他特殊要求
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZWPE型自力式電控溫度調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
