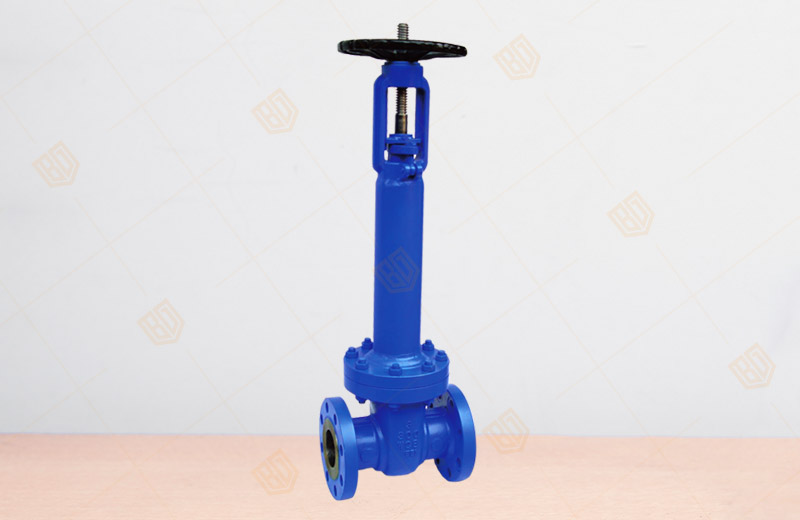

WZ41新型美標波紋管閘閥
產品概況
產品型號：WZ41
公稱通徑：NPS1/2"~6"
公稱壓力：Class150~600LB
主要材質：A216、WCB、A217、WC6、WC9、A351、CF8、CF8M
適用溫度：300℃
百鋼閥門集團生產銷售的WZ41新型美標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
1、美標波紋管閘閥結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、美標波紋管閘閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀。
WZ41新型美標波紋管閘閥公稱壓力
| 公稱壓力 | 150LB | 300LB | 600LB |
| 密封實驗 | 2.2Mpa | 5.5Mpa | 11.0Mpa |
| 殼體強度 | 3.0Mpa | 7.5Mpa | 15.0Mpa |
| 適用溫度 | 300℃ | ||
WZ41新型美標波紋管閘閥主要零部件材質
| 序號 | 名稱 | 材質 | ||||||
| 1 | 閥體 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 2 | 閥板 | A216 WCB+ER410 | A217 WC6+STL | A217 WC9 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 3 | 閥桿 | A182 F6a | 17-4PH | 17-4PH | A182 F321 | A182 F316 | A182 F304L | A182 F316L |
| 4 | 墊片 | 不銹鋼柔性石墨 | ||||||
| 5 | 雙頭螺栓 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8 |
| 6 | 六角螺母 | A194 2H | A194 4 | A194 4 | A194 8 | A194 8M | A194 8M | A194 8M |
| 7 | 閥蓋 | A216 WCB | A217 WC6 | A217 WC9 | A351 CF8 | A351 CF8 | A315 CF3 | A315 CF3M |
| 8 | 波紋管組件 | A182 F321 | A182 F321 | A182 F321 | A182 F321 | A182 F316 | A182 F316 | A182 F316L |
| 9 | 填料 | 柔性石墨/碳素纖維+不銹鋼絲 | ||||||
| 10 | 填料壓蓋 | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8 | A351 CF8 | A351 CF8 |
| 11 | 支架 | A216 WCB | A216 WCB | A216 WCB | A351 CF8 | A351 CF8M | A351 CF3 | A315 CF3M |
| 12 | 閥桿螺母 | QAL9-4 | ||||||
| 13 | 手輪 | A536 Cr60-40-18/A216 WCB | ||||||
WZ41新型美標波紋管閘閥主要尺寸
| DN | L | D | D1 | D2 | B | f | N-Φ | △H(STTODE) |
| 1/2" | 108 | 89 | 60.5 | 35 | 12 | 1.6 | 4-15 | 20 |
| 3/4" | 117 | 98 | 70 | 43 | 12 | 1.6 | 4-15 | 25 |
| 1" | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-15 | 30 |
| 11/4" | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-15 | 35 |
| 11/2" | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-15 | 45 |
| 2" | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 55 |
| 21/2" | 190 | 178 | 139.5 | 105 | 18 | 1.6 | 4-19 | 70 |
| 3" | 203 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | 85 |
| 4" | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 105 |
| 5" | 254 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 130 |
| 6" | 267 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 155 |
| 8" | 292 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 205 |
| 1/2" | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-15 | 20 |
| 3/4" | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | 25 |
| 1" | 160 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | 30 |
| 11/4" | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | 35 |
| 11/2" | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | 45 |
| 2" | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 55 |
| 21/2" | 241 | 190 | 149 | 105 | 26 | 1.6 | 8-22 | 70 |
| 3" | 283 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 85 |
| 4" | 305 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 105 |
| 5" | 381 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 130 |
| 6" | 403 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 155 |
| 8" | 419 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 205 |
| 1/2" | 165 | 95 | 66.5 | 35 | 15 | 6.4 | 4-15 | 20 |
| 3/4" | 190 | 118 | 82.5 | 43 | 16 | 6.4 | 4-19 | 25 |
| 1" | 216 | 124 | 89 | 51 | 18 | 6.4 | 4-19 | 30 |
| 11/4" | 229 | 133 | 98.5 | 64 | 21 | 6.4 | 4-19 | 35 |
| 11/2" | 241 | 156 | 114.5 | 73 | 23 | 6.4 | 4-22 | 45 |
| 2" | 292 | 165 | 127 | 92 | 26 | 6.4 | 8-19 | 55 |
| 21/2" | 330 | 190 | 149 | 100 | 29 | 6.4 | 8-22 | 70 |
| 3" | 356 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | 85 |
| 4" | 432 | 273 | 216 | 157 | 38 | 6.4 | 8-25 | 105 |
| 5" | 508 | 330 | 267 | 186 | 45 | 6.4 | 8-29 | 130 |
| 6" | 559 | 356 | 292 | 216 | 48 | 6.4 | 12-29 | 155 |
| 8" | 660 | 419 | 349 | 270 | 56 | 6.4 | 12-32 | 205 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WZ41新型美標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
